光譜分析儀是在平時的光通信波分復用產品中較常使用到的儀表，當WDM系統剛出現時，多用它測試信號波長和光信噪比。那么光譜分析儀的工作原理你知道嗎？


1、吸收光譜

吸收光譜包括分光光度計，分類為紫外分光光度計和可見光分光光度計；原子吸收儀器，首先從光源上分為火焰原子吸收、墨爐原子吸收、氫化物發生器三類儀器，其作用被測液體的結果都是產生原子蒸汽對應被測元素空心陰極燈發出的光產生吸收，吸收光的強度與原子化蒸汽濃度成函數對應關系，因此吸收光譜主要測定共振吸收線強度。起定量關系為： 郎珀-比爾定律:A= -lg I/I o= -lgT = KCL



式中I為透射光強度，I0為發射光強度，T為透射比，L為光通過原子化器光程由于L是不變值所以A=KC。



原子吸收采用氫氣和乙炔作為發熱氣體、載氣、還原氣，實驗室的安全性已逐漸被人們重視，越來越多的人已開始考慮試驗安全儀器，逐步用發射光譜替代，但由于其低成本，一般實驗室還在使用這些通用儀器。主要用于實驗室對于液體樣品重元素的定量檢測上。



2、發射光譜

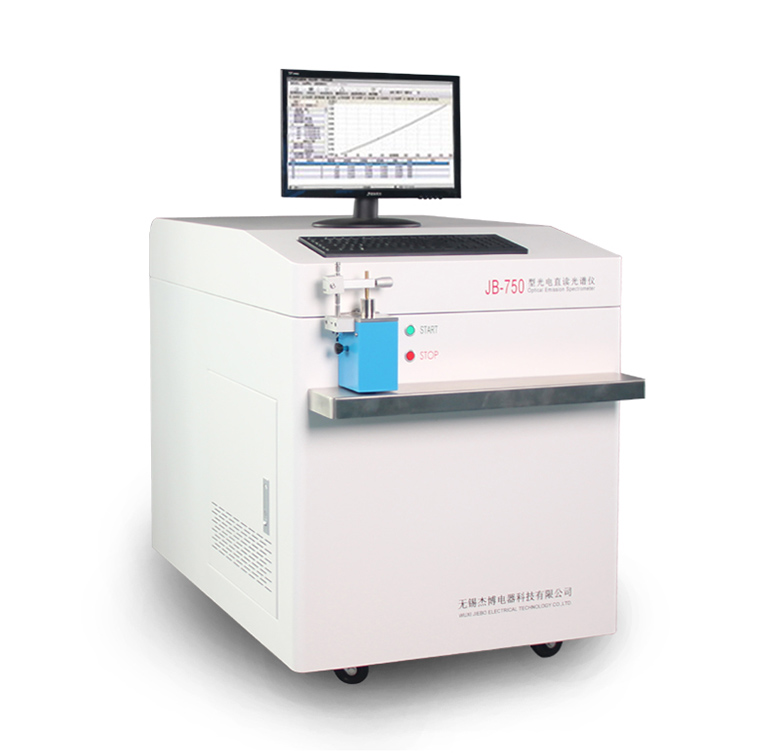

發射光譜主要包括分析塊狀導電樣品的直讀光譜儀，和分析液體的ICP-OES（電感耦合等離子體光譜儀，他們是原子在火花和電弧放電或等離子體矩管的高溫作用下產生原子或離子能級躍遷而發射出原子或離子特征譜線，然后通過光電轉換部件，如光電倍增管或CCD將光信號轉換為電信號，其主要定量的函數關系為：ΔE=Eq-E0=hv=hc/λ



式中h——普朗克常數，其數值為6．626X10-23J·S；



C——光速（3X10^5km／s）；



V、入—一分別為發射光的頻率和波長；



發射光譜的保護氣或載氣為惰性氣體，多元素同時分析，安全易操控，已廣泛用于元素的定量檢測。特別是塊狀金屬、爐前快速分析多采用直讀光譜儀；而微量元素分析特別是環境分析、血液分析、貴金屬分析則多采用ICP-OES。
